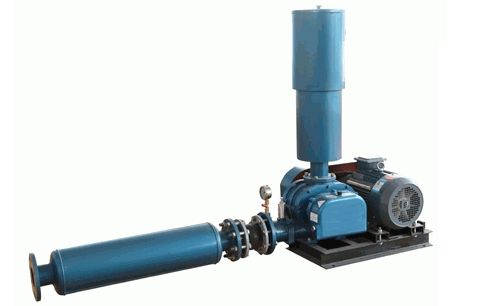

耐高溫羅茨風機安裝圖

耐高溫羅茨風機安裝

1、將組裝好的羅茨風機機頭安裝在底座的一側，使用螺栓進行緊固，將電機安裝在底座的另一側，安裝好后，對螺栓緊固，不宜立即緊固鎖死；

2、將風機機殼吊到組裝工作臺上，進行吹洗清潔，修毛刺；

3、將羅茨風機驅動端的墻板安裝在機殼上；

4、將風機轉子部從另外一端推入羅茨鼓風機機殼中；

5、組裝魯氏鼓風機設備齒輪端側墻板：確保羅茨風機軸向總間隙適宜，總間隙不夠時刻加裝一定的機殼密封墊；

6、組裝羅茨風機兩側軸承座、軸承，確保葉輪軸向分配間隙適宜；

7、組裝羅茨風機齒輪部分，安裝甩油盤，同時注意出廠標記校對。齒輪的錐面不應涂抹潤滑油，應清洗干凈；

8、組裝羅茨風機齒輪箱，至此，LGSR羅茨風機組裝完成。
